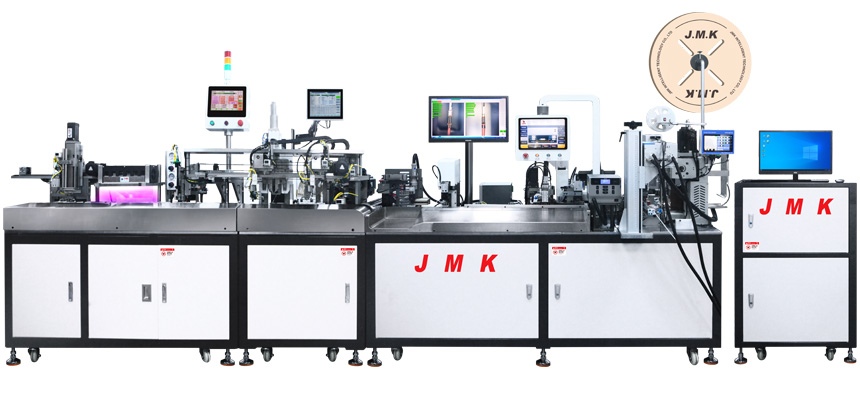

JM-228 全自動穿號碼管點膠固化端子壓接機
主要功能：
裁線剝皮、激光打碼、套管/熱縮、一端壓著、一端超聲波焊接、點膠、UV固化，可接入MES系統。
打號碼管 | 熱縮 | 壓著 | 超聲波焊接 | 點膠 | UV固化
視頻演示
工藝流程：

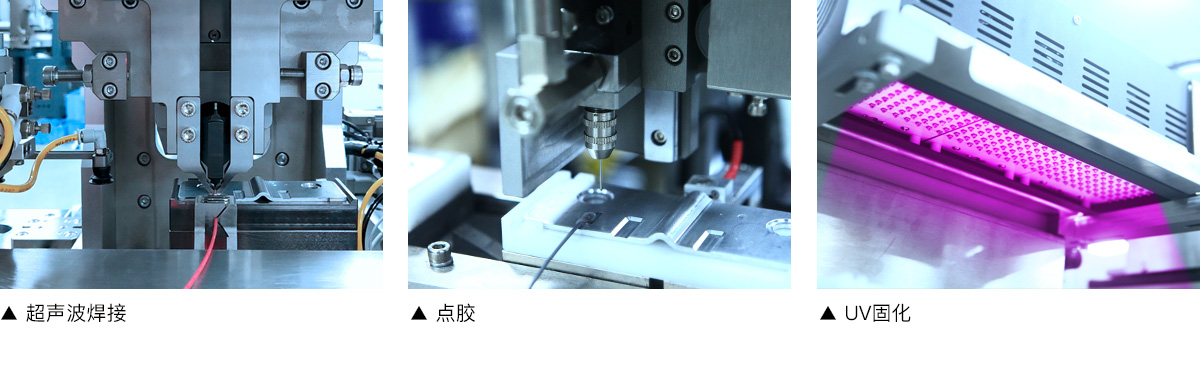

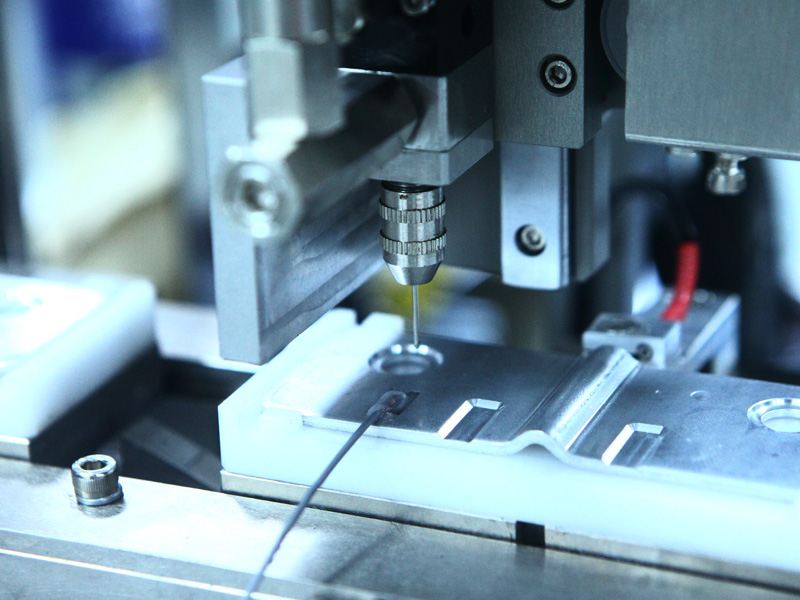

設備細節：
技術參數：
| 型號名稱 | JM-228 全自動穿號碼管點膠固化端子壓接機 |
| 機能 | 卷線上料-線材裁切-號碼管打印-號碼管套入-號碼管定位熱縮-剝皮-壓接(帶壓力監測)-壓接視覺檢測-超聲焊接 (同步鋁排上料)-點UV膠-UV固化-下料，可接入MES |
| 裁線長度偏差 | ≥1M ±1.5mm，≤1M ±1mm |
| 適用線徑 | AWG 26#-16# |
| 剝皮長度偏差 | ≤±0.2mm |
| 線材裁切長度 | 0.08~3.0米 |
| 號碼管裁切長度 | 10~30mm |
| 號碼管管徑 | OD2.0-4.0mm |
| 效率 | ≥1M ≥600PCS/H，≤1M ≥700PCS/H； 不帶號碼管：≥1M ≥700PCS/H，≤1M ≥800PCS/H |
| 良率 | 壓接視覺后功能性不良0 (斷銅絲、銅絲深淺打、包線皮)，視覺前總不良率合計≤0.3% 焊接功能性不良0 (脫焊、虛焊、壓斷線) |
| 額定功率 | 3KW |
| 檢測裝置 | 端子有無檢測、激光打標異常檢測，號碼管缺料檢測，氣壓檢測，壓力監測，CCD視覺檢測 |
| 設備尺寸 | 長3000 × 寬1000 × 高2000mm |
| 電源氣源 | 220V 50/60Hz，0.5-0.6Mpa |

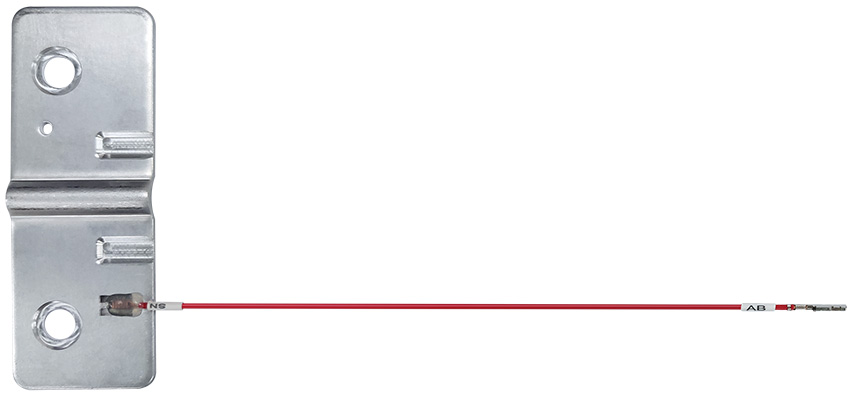

線束樣例：
